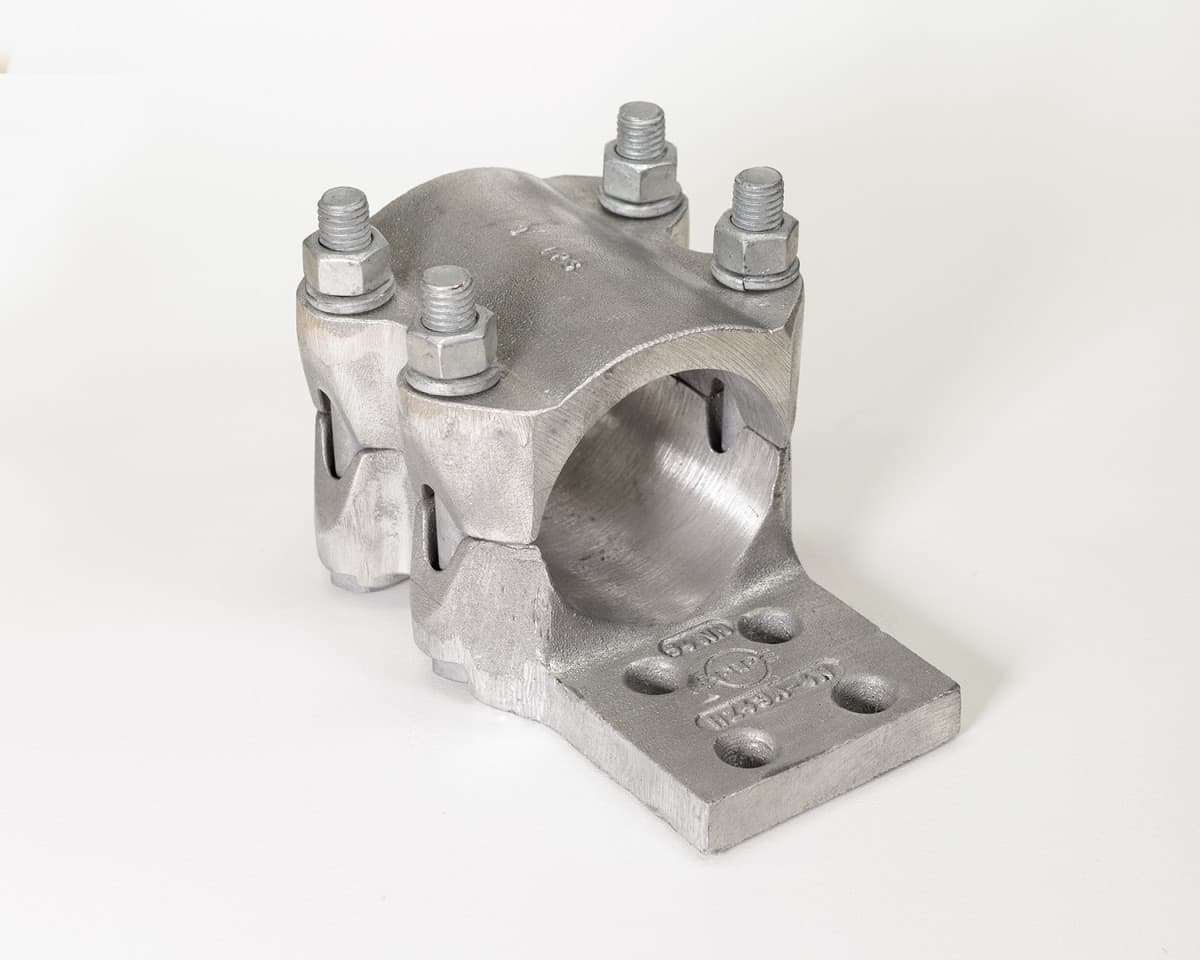

Substation Terminals - HZ-A Aluminum Bolted Terminal
Terminales de subestación PLP para 230 kV y menores, diseñados para conectar tubo bus o conductor cableado al pad de terminal del equipamiento primario. Las caras de contacto se fabrican para maximizar la superficie de contacto y lograr un ajuste óptimo en la instalación.
ANSI/NEMA CC-1
Especificaciones técnicas
- Material
- Aluminio
- Tipo de aplicación
- Terminal bulonado
- Tensión nominal
- Hasta 230 kV
- Rango de diámetro de tubo NPS
- 3/4" a 3" (19 mm a 76 mm)
- Cumplimiento de norma
- ANSI/NEMA CC-1
Características destacadas
- Línea completa de tamaños para conexión de tubo bus o conductor cableado a pad de terminal
- Dimensiones de pad según ANSI/NEMA CC-1
- Soluciones para aplicaciones bulonadas, a compresión y soldadas
- Disponible en aluminio y bronce, con opción de estañado
- Soluciones de diseño custom disponibles para conexiones complejas
Aplicaciones
- Conexiones a equipamiento primario de subestación
- Conexión de tubo bus a pad de terminal
- Conexión de conductor cableado a pad de terminal
